№52. Одноэтажный каркасный дом 8х9

Конструктивная схема каркасно-щитового дома №52 с эркером: проектные решения и нормативная база

Объектом рассмотрения выступает проект каркасно-щитового дома №52, имеющего габаритные размеры 8х9 метров с выступающим эркером. Данный тип строения относится к категории сборных малометражных конструкций, предназначенных как для сезонного, так и для круглогодичного проживания при условии соблюдения теплотехнических требований СП 50.13330. В основе объемно-планировочного решения лежит модульная система, позволяющая изготавливать щиты и перекрытия в заводских условиях, что регламентируется положениями СП 64.13330 «Деревянные конструкции». Несущий остов каркасника формируется из пиломатериалов хвойных пород, соответствующих ГОСТ 8486, с обязательной камерной сушкой для обеспечения стабильности геометрии под нагрузкой.

Проектные решения по узлам сопряжения элементов каркасно-щитового дома разработаны с учетом требований ГОСТ 30974, касающегося соединений деревянных конструкций. Угловые соединения наружных стен и примыкания перегородок в районе эркера выполнены с использованием металлических зубчатых пластин либо врубок с нагелями, что обеспечивает пространственную жесткость здания. Особое внимание при проектировании уделено обеспечению совместной работы элементов каркаса, стоек и обвязок, воспринимающих вертикальные нагрузки от кровли и перекрытий. Расчетная схема здания учитывает жесткость щитового заполнения, что позволяет квалифицировать его как конструкцию смешанного типа с несущим деревянным каркасом.

Включение в планировку эркера потребовало проведения дополнительных проверочных расчетов плиты перекрытия и узла опирания стропильной системы. Согласно требованиям СП 20.13330 «Нагрузки и воздействия», консольные выносы и угловые элементы здания испытывают неравномерные снеговые и ветровые нагрузки. Для компенсации данных усилий в проекте предусмотрено усиление каркаса в зоне примыкания эркера спаренными стойками и диагональными связями жесткости. Пролетные строения балок перекрытия рассчитаны на нормативные и расчетные значения нагрузок, характерные для жилых помещений малоэтажных домов.

Использование профилированного бруса в каркасно-щитовой технологии ограничено и применяется лишь в отдельных элементах, таких как подоконные доски или обвязка. Тем не менее, стандарты качества древесины, установленные ГОСТ 24454, распространяются на все пиломатериалы, используемые при изготовлении домокомплекта. Сортность материала, отсутствие гнили и синевы контролируются на производстве. Применение современных антисептиков и антипиренов при заводской обработке обеспечивает биологическую стойкость конструкций в соответствии с регламентами пожарной безопасности, что коррелирует с требованиями Федерального закона №123-ФЗ.

Основания и фундаменты под каркасный домик с эркером: инженерные расчеты и монтаж

Выбор типа фундамента для каркасного дома №52, возводимого в Брянской области, выполнен на основании инженерно-геологических изысканий, что является требованием СП 22.13330. Для малометражных каркасных зданий с небольшим удельным весом конструкции оптимальным решением признаны винтовые сваи. Данный тип фундамента позволяет передать нагрузку на нижележащие плотные слои грунта, минуя пучинистые горизонты, что критически важно для деревянных строений, чувствительных к деформациям основания. Расчет несущей способности свайного поля выполнен индивидуально под данный проект с учетом снеговой нагрузки на кровлю и эксплуатационных нагрузок на перекрытия.

Монтаж винтовых свай под каркасник производится специализированной бригадой плотников с обязательным контролем вертикальности погружения и крутящего момента. Положения СП 70.13330 «Несущие и ограждающие конструкции» регламентируют допустимые отклонения свай в плане и по высоте. После погружения производится обрезка оголовков по единому уровню и бетонирование внутренних полостей свай для повышения коррозионной стойкости. Далее выполняется обвязка оголовков ростверком из профилированного бруса или пакета досок, сращиваемых по длине на надежных замковых соединениях.

Устройство цокольного перекрытия в каркасно-щитовом доме требует тщательной гидроизоляции и утепления, так как через подпольное пространство возможны значительные теплопотери. Проектом предусмотрена укладка слоя экструдированного пенополистирола по черепному брусу, что соответствует требованиям СП 50.13330 по приведенному сопротивлению теплопередаче. Узел примыкания пола к наружным стенам и эркеру решен с устройством пароизоляционной мембраны для предотвращения увлажнения утеплителя внутренними водяными парами. Все деревянные элементы, контактирующие с фундаментом или находящиеся в зоне повышенного увлажнения, обрабатываются защитными составами.

Для бюджетных проектов каркасных дач часто предлагаются упрощенные фундаментные решения, однако для жилого домика с эркером, имеющего сложную геометрию кровли, применение винтовых свай является наиболее технически обоснованным. Жесткость диска ростверка обеспечивает равномерное распределение нагрузки от несущих стен каркасника, включая зону под эркером, которая имеет сосредоточенные опоры. Организация производства работ по устройству фундамента строго регламентируется проектом производства работ, входящим в общий пакет документации, и контролируется техническим надзором компании-исполнителя.

Теплотехнические параметры ограждающих конструкций для зимнего каркасного дома

Обеспечение энергоэффективности каркасного дома, предназначенного для зимнего проживания, достигается за счет многослойной структуры стенового пирога, запроектированного в соответствии с актуализированной редакцией СП 50.13330. Для климатических условий центральной России, включая Брянскую область, расчетная толщина теплоизоляционного слоя из каменной ваты в стенах каркасника составляет не менее 150-200 мм. Проектом №52 предусмотрено использование базальтовых плит с заданной плотностью, обеспечивающей отсутствие усадки материала в вертикальных конструкциях в течение всего срока эксплуатации.

Устройство каркасных стен включает в себя наружную обшивку плитами ориентированно-стружечными (ОСП) с обязательной ветрозащитной мембраной, что предотвращает выдувание тепла и продувание углов. Внутренняя отделка выполняется после монтажа пароизоляционного слоя, препятствующего диффузии влаги из помещения в утеплитель. Особое внимание в проекте уделено примыканию эркера, так как данный архитектурный элемент создает дополнительные плоскости сопряжения, являющиеся потенциальными мостиками холода. В этих узлах проектировщиками заложено дополнительное утепление и тщательная герметизация швов.

Применение профилированного бруса в обвязках каркаса и оконных проемах должно соответствовать показателям влажности, установленным ГОСТ 30974, так как усушка материала может привести к образованию щелей. Для минимизации данного риска домокомплект проходит предварительную камерную сушку. Оконные блоки, монтируемые в проемы эркера и фасадов, устанавливаются по ГОСТ 30974 с использованием герметизирующих лент и опорных колодок, исключающих передачу нагрузок от стен на светопрозрачные конструкции. Заполнение монтажного зазора осуществляется утеплителем, не дающим усадки.

Современные типовые проекты каркасных домов все чаще ориентированы на класс энергоэффективности А и выше. Для этого в конструкции перекрытий и кровли над вторым светом или мансардой также закладываются увеличенные слои теплоизоляции. В каркасно-щитовом доме №52 кровельное покрытие монтируется по стропильной системе с обязательным контролем паро- и гидроизоляционных слоев. Соблюдение технологии монтажа бригадой плотников является критическим фактором, так как даже незначительные отступления от чертежей могут привести к промерзанию углов или выпадению конденсата в толще конструкции.

Организация строительства каркасной дачи под ключ: от проекта до сдачи

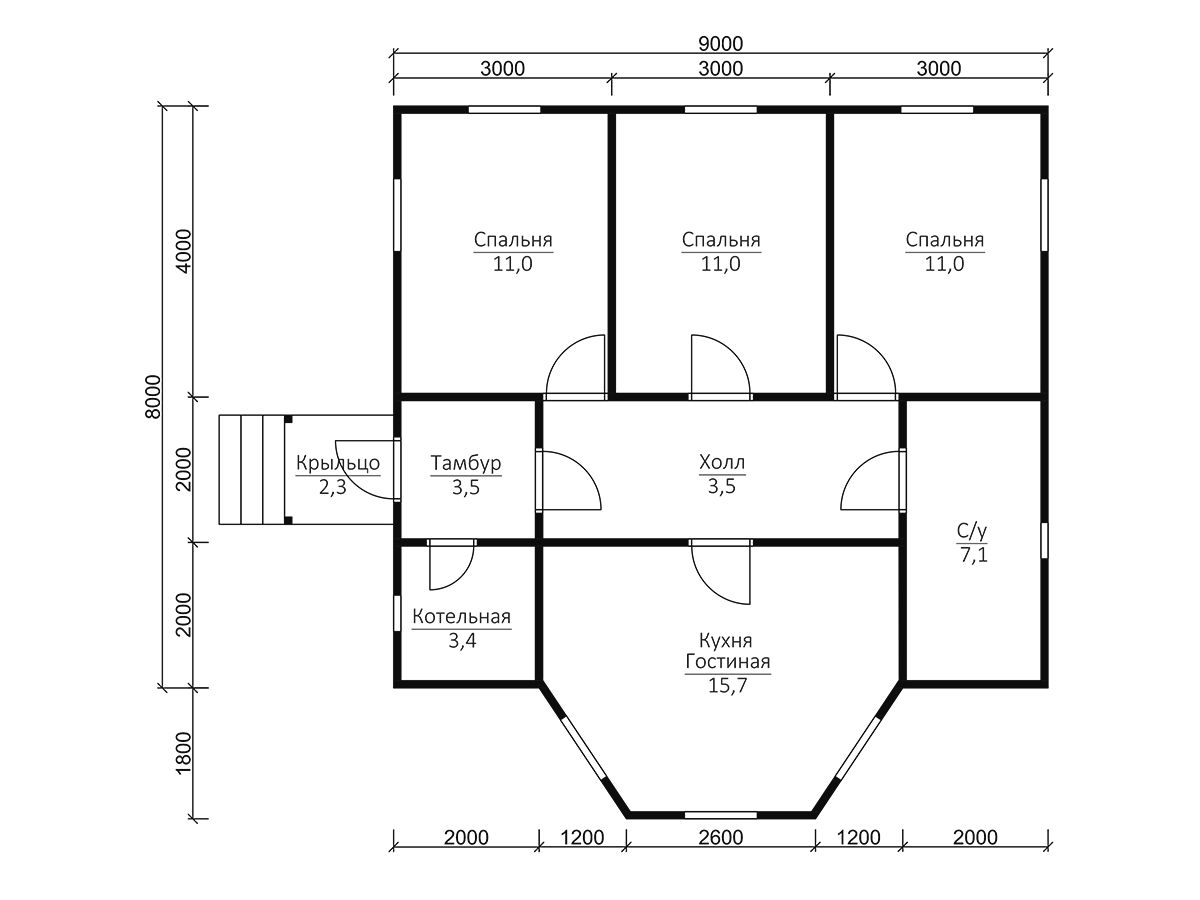

Процесс возведения каркасно-щитового дома №52 начинается с этапа проектирования, включающего разработку эскизных схем, планировок и деталировочных чертежей узлов. Комплектация производства домокомплекта осуществляется после полного согласования с заказчиком всех архитектурных решений, включая форму эркера, тип двускатной или вальмовой кровли. Согласно требованиям Градостроительного кодекса РФ, для объектов индивидуального жилищного строительства разрабатывается проект, содержащий разделы конструктивных решений. Изготовление элементов каркасника на собственном производстве позволяет контролировать геометрические параметры каждой детали и минимизировать отходы при раскрое пиломатериалов.

Доставка комплекта на участок и его сборка выполняются квалифицированной бригадой плотников, специализирующейся на монтаже деревянных зданий. Организация строительной площадки и ведение работ регламентируются СП 48.13330 «Организация строительства». Монтаж стен, перегородок и стропильной системы ведется строго по монтажным схемам. Технический контроль на этапе сборки включает проверку вертикальности стоек, соосности элементов эркера и качества выполнения узловых соединений. Применение современных крепежных систем (перфорированные ленты, уголки, саморезы) обеспечивает надежность сопряжений, заложенную в статических расчетах.

Формирование сметной документации и расчет итоговой стоимости строительства производятся индивидуально, с учетом архитектурных особенностей проекта. Компании, предлагающие услуги по возведению каркасников, учитывают множество факторов: сложность узлов эркера, тип фундамента (винтовые сваи или иной вариант), необходимость выполнения отделочных работ и покраски фасадов. Прозрачный расчет позволяет заказчику видеть структуру затрат на материалы, домокомплект, монтаж и доставку. Акции и специальные предложения на зимние или летние проекты делают приобретение собственного жилья более доступным без потери качества конструктивных решений.

Завершающий этап включает сдачу объекта и подписание акта приемки. Качество выполненных работ должно соответствовать требованиям СП 70.13330. В процессе сдачи проверяется работа окон, дверей, состояние кровли с выбранным покрытием. На все конструктивные элементы дома, включая узлы примыкания эркера и стропильную систему, предоставляются гарантийные обязательства. Применение винтовых свай и деревянных конструкций, обработанных защитными составами, обеспечивает долговечность постройки. Современные каркасные дома, возведенные по такой технологии, являются оптимальным решением для тех, кто ищет теплый, практичный и энергоэффективный вариант загородного жилья.

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Такая организация предлагает комплексное проектирование и выполнение работ под ключ, гарантируя нормативно обоснованные конструктивные решения, соответствующие действующим СП и ГОСТ. Наличие собственных производственных мощностей и штатных квалифицированных бригад плотников позволяет контролировать качество на всех этапах — от поставки пиломатериалов до финишной отделки. Технический контроль, прозрачный расчет сметной документации и строгое соблюдение регламентированных сроков строительства являются неотъемлемыми преимуществами профессионального подхода к возведению каркасных и деревянных домов.
